振動油圧モーター: どのように機能し、どこで使用されますか?

油圧システムでは、流体の力を機械的な動きに変換することが、機器の効率的な動作を実現するための重要なステップです。従来の油圧モーターは主に連続回転運動用に設計されていますが、振動油圧モーター油圧エネルギーを制御された前後回転運動に変換することで、別のソリューションを提供します。

振動油圧モータは、コンパクトな構造、高トルク出力、正確な動作制御により、産業オートメーション、建設機械、資材運搬装置、船舶システム、および限られた角度の回転を必要とするその他の用途で広く使用されています。

振動油圧モーターとは何ですか?

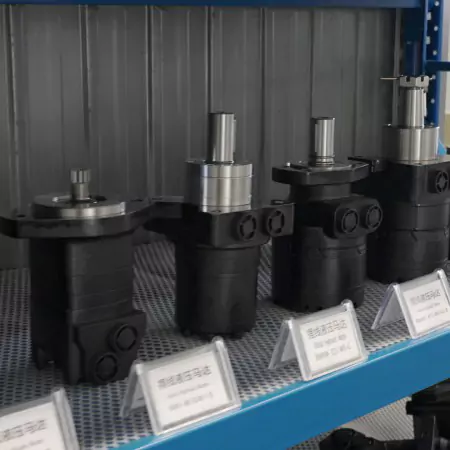

アン振動油圧モーターは、加圧された作動油を特定の回転範囲内の角運動に変換する油圧アクチュエータです。

一方向に連続的に回転する従来の油圧モーターとは異なり、振動油圧モーターは、あらかじめ設定された 2 つの角度の間で繰り返しの揺動運動を生成します。

基本的な作業プロセスは次のとおりです。

作動油が侵入 → 内部部品に圧力が作用 → 機械力が発生 → 出力軸が往復回転

回転角度は通常、90°、180°、またはその他の特定の範囲など、アプリケーション要件に応じてカスタマイズできます。

振動油圧モーターはどのように動作しますか?

動作原理は、内部の機械構造を介して油圧をトルクに変換することに依存します。

加圧された作動油がモーター室の片側に入ると、内部コンポーネントを押して回転力を生み出します。オイルの流れ方向が変わると、出力軸は逆方向に戻ります。

通常、主な動作コンポーネントには次のものが含まれます。

油圧シリンダーまたはチャンバー

ローターまたはベーン機構

出力軸

シーリングシステム

筐体構造

油圧の流れの方向と圧力を制御することにより、モーターは正確な振動運動を実現できます。

振動油圧モーターの主な利点

1. コンパクト設計で高トルクを実現

振動油圧モーターの主な利点の 1 つは、比較的コンパクトなサイズを維持しながら高トルクを生成できることです。

そのため、設置スペースは限られているが、強い回転力が必要な用途に適しています。

一般的な例は次のとおりです。

バルブ操作システム

ロボット装置

産業機械

ステアリングシステム

2. 正確な角度位置制御

多くの産業用途では、連続回転ではなく制御された動作が必要です。

振動油圧モーターにより、エンジニアは次のことを定義できます。

回転角度

移動速度

動作周波数

トルク出力

このため、反復可能な位置決めが必要な自動化システムに適しています。

3. スムーズな動作と確かな性能

油圧システムは自然に高い出力密度とスムーズな力伝達を実現します。

一部の電動アクチュエータと比較して、振動油圧モータは、高負荷、振動、または過酷な条件が存在する過酷な環境でも優れた性能を発揮します。

4. 過酷な用途に最適

油圧パワーシステムは大きな力を生成できるため、要求の厳しい産業用途には振動油圧モーターが選択されることがよくあります。

これらは以下の条件下で効果的に動作できます。

高負荷条件

頻繁な作業サイクル

屋外環境

埃っぽいまたは困難な条件

振動油圧モーターと従来の油圧モーターの比較

一般的なタイプの振動油圧モーター

ベーン型振動油圧モータ

ベーンタイプの設計は、ベーンに作用する油圧を使用して回転運動を生成します。

利点は次のとおりです。

コンパクトな構造

スムーズな操作

良好な測位性能

これらは産業オートメーションおよび制御システムで一般的に使用されます。

ラックアンドピニオン式油圧揺動モーター

ピストンの直線運動をラック＆ピニオン機構により回転運動に変換するタイプです。

特徴は次のとおりです。

高トルク出力

シンプルな機械構造

確実な動作

頑丈なバルブアクチュエータや産業機器によく使用されます。

ヘリカルシャフト油圧振動モーター

ヘリカル設計はスムーズなトルク伝達を実現し、安定した動きと振動の低減が求められる用途に適しています。

振動油圧モータの応用例

産業オートメーション

振動油圧モーターは、制御された角運動を必要とする次のような自動システムで使用されます。

ロボットアーム

クランプ装置

位置決め機構

油圧バルブの作動

大型の工業用バルブには、多くの場合、信頼性の高い開閉制御が必要です。

振動油圧モーターは、以下に必要なトルクを提供します。

パイプラインバルブ

石油およびガス機器

水処理システム

建設機械

重機には強力で信頼性の高い油圧動作が必要です。

アプリケーションには次のものが含まれます。

掘削機のアタッチメント

昇降機構

回転プラットフォーム

船舶用機器

船舶システムは多くの場合、油圧ソリューションが信頼性の高いパフォーマンスを提供する厳しい環境で動作します。

振動油圧モーターは次の用途に使用できます。

ステアリングシステム

甲板機械

制御機構

適切な振動油圧モーターを選択するには?

適切なモーターを選択するには、いくつかの重要な要素を評価する必要があります。

1. 必要トルク

トルクは最も重要な選択パラメータの 1 つです。

ユーザーは次のことを考慮する必要があります。

負荷サイズ

使用圧力

安全マージン

動作周波数

モーターのトルクが不十分な場合、必要な動作を完了できない可能性があります。

2. 回転角度の要件

アプリケーションが異なれば、必要な発振範囲も異なります。

選択する前に、次のことを確認してください。

最大回転角度

戻り位置精度

移動サイクルの要件

3. 使用圧力と油圧システムの互換性

モーターは既存の油圧システムに適合する必要があります。

重要なパラメータには次のものがあります。

使用圧力

流量

作動油の種類

温度範囲

4. 設置環境

使用環境はモーターの選択に影響します。

考慮する：

屋内または屋外の設置

湿気やほこりにさらされる

必要な保護レベル

メンテナンスのアクセシビリティ

振動油圧モーターのメンテナンスのヒント

適切なメンテナンスを行うことで、安定した性能を維持し、寿命を延ばすことができます。

推奨される実践方法は次のとおりです。

作動油の品質を定期的に確認してください

メンテナンススケジュールに従ってフィルターを交換してください

シールの漏れを検査する

異音や振動を監視する

油圧システムを清潔に保つ

汚染された作動油は、性能の低下やコンポーネントの摩耗の一般的な原因の 1 つです。

揺動型油圧モータの今後の開発動向

オートメーションとインテリジェント製造の成長に伴い、振動油圧モーターは次の方向に発展しています。

より高い位置決め精度

よりコンパクトな設計

エネルギー効率の向上

スマートな監視機能

より長い耐用年数

将来の油圧システムは、出力だけでなく、正確な制御とインテリジェントな操作にも重点を置くことになります。

結論

振動油圧モーター制御された角運動と高トルク出力を必要とする用途に効果的なソリューションを提供します。コンパクトな構造、信頼性の高い性能、柔軟な制御により、産業オートメーション、機械、バルブ システム、および大型機器の貴重なコンポーネントとなっています。
